SGゴムプレート実用新案取得済み
- ※
- ご注文時に色の指定をお願いします。(白・黒)

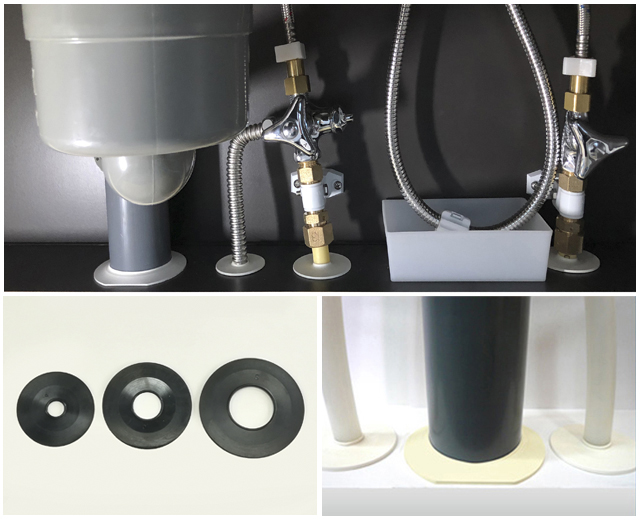

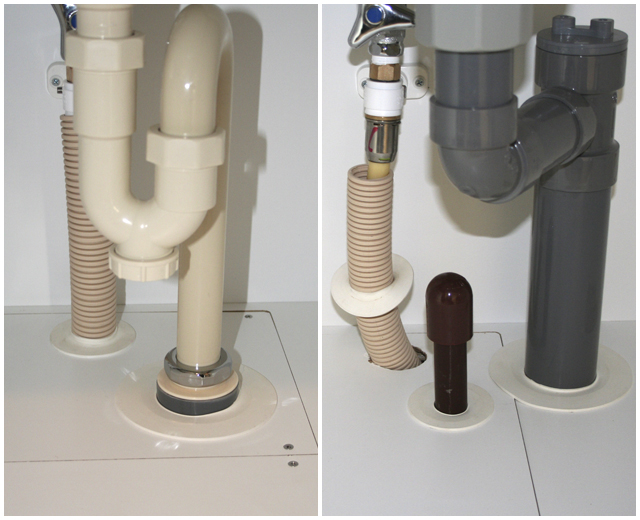

配管時に開けた穴を目隠しする時に使用します。
このSGゴムプレートは、集合住宅を多く手がける施工業者様より提案を受けて、当社の技術とノウハウを生かして開発されました。
特 長
・ パイプとプレートの間に隙間ができない。
・ 両面テープ付きでコーキング作業不要。
・ 仕上がりがきれい。
・ 耐熱性に優れている。
・ ハサミなどで簡単にきれる。
・ パイプの振動を床に伝えない。
・ 両面テープ付きでコーキング作業不要。
・ 仕上がりがきれい。
・ 耐熱性に優れている。
・ ハサミなどで簡単にきれる。
・ パイプの振動を床に伝えない。
注意事項
- 1.
- 横に引っ張って取り付けないでください。
- 2.
- パイプとの隙間が無いことを確認してください。
- 3.
- 接着面にホコリ等無いようにクリーニング後に取り付けてください。
- 4.
- 両面テープ部分が浮かないようにしてください。
- 5.
- パイプの応力がかからないように取り付けてください。
- 6.
- 予告なしに仕様が変更することがあります。
- ＊
- 施工不良等による事故、破損については当社として責任を負いかねます。

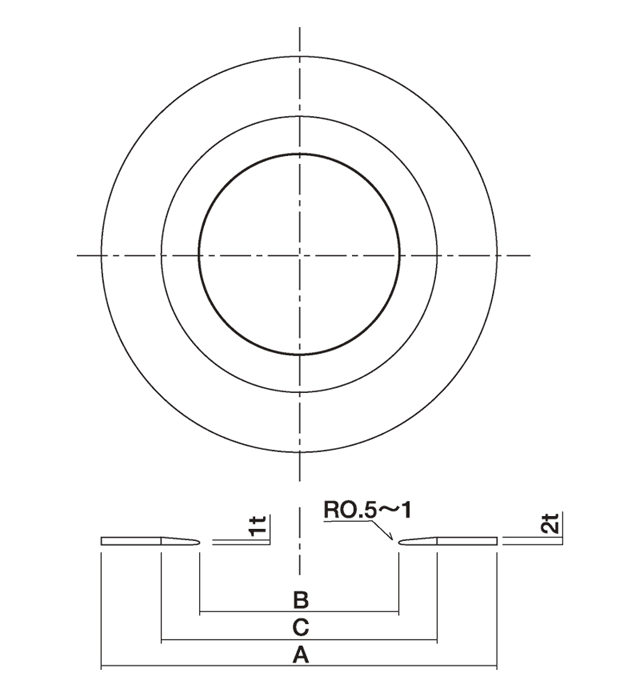

| 品名 ＼ 記号 | A | B | C | 用途／使用パイプ |
|---|---|---|---|---|
| SG-ゴムプレート 50ΦM | 50 | 11 | 30 | パイプ外径13 ポリエチレン管10 |
| SG-ゴムプレート 52ΦI | 52 | 26 | 40 | パイプ外径27～30 20SGP ポリエチレン管20 ワン座内に納まります |
| SG-ゴムプレート 60ΦP | 60 | 13 | 38 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 60ΦP2 | 60 | 16 | 38 | パイプ外径18～24 （遮熱管・サヤ管） |
| SG-ゴムプレート 70ΦC | 70 | 22 | 46 | パイプ外径25～34 20・25VP SGP ポリエチレン管20 サヤ管22～28 |
| SG-ゴムプレート 80ΦW | 80 | 13 | 40 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 80ΦS | 80 | 34 | 60 | 30VP・32SGP 40VP用アダプター |
| SG-ゴムプレート 90ΦG | 90 | 43 | 68 | 40VP・SGP |
| SG-ゴムプレート100ΦH | 100 | 55 | 77 | 50VP・SGP |
| SG-ゴムプレート 85ΦU | 85×90 | 56 | 67 | 50VP・SGP ＊U型タイプ 意匠登録済商品 |
| SG-ゴムプレート100ΦD | 100 | 45 | 71 | 40VP・SGP ＊注文前に在庫確認ください。 （黒色の扱いなし） |
| SG-ゴムプレート120ΦK | 120 | 57 | 83 | 50VP・SGP ＊注文前に在庫確認ください。 （黒色の扱いなし） |
- ＊
- 選定方法は、パイプ外径より、B寸法が小さいものをお選び下さい。
- ＊
- ご指定の外径、内径での制作も承っております。リブやテーパーのない2mm厚のシール付きゴム板になります。
- ＊
- サヤ管は、ジャバラのくぼみにかかるサイズを選定して下さい。

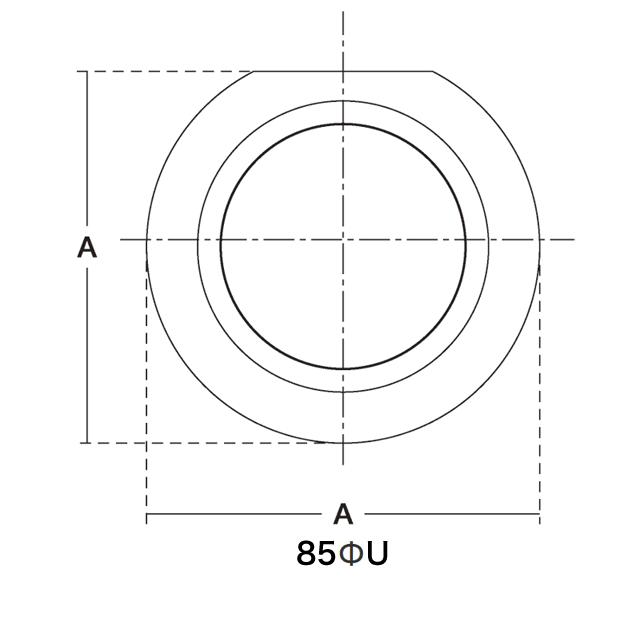

SGゴムプレート85ΦU（50VP・SGP用）
意匠登録済商品
既存のプレートに対してさらに省スペースに対応したタイプです。
壁際、ひな壇の縁に合わせ等、いろいろな方向で使用できます。
型にする事によって接着面積を確保し、
型と同じ効果を実現。給水給湯タイプと一緒に使用しても違和感なく使用できます。
-
-

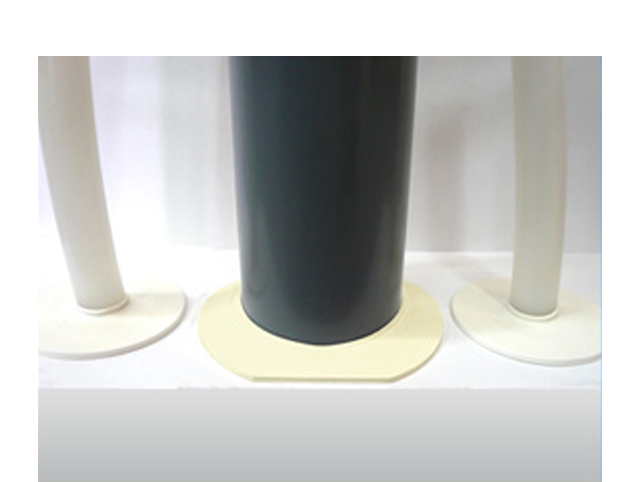

写真内SGゴムプレート85ΦUは使用例としてわかりやすくするために本体に写真加工で着色してあります。

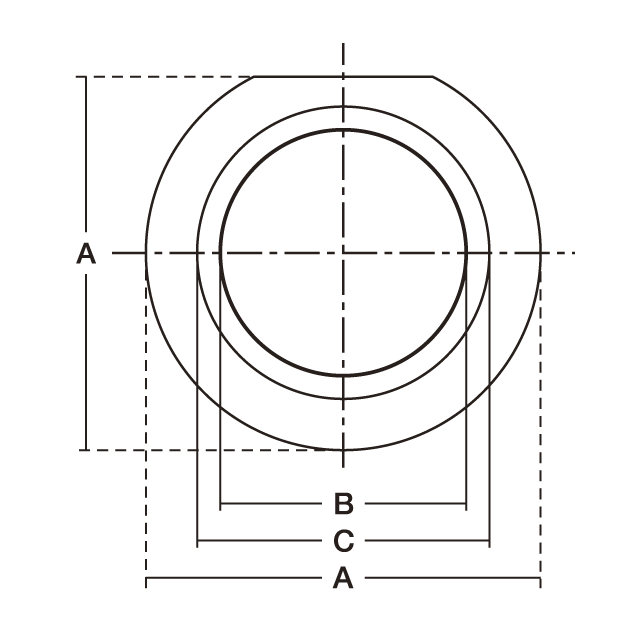

| 品名 ＼ 記号 | A | B | C | 使用パイプ例 |
|---|---|---|---|---|
| SG-ゴムプレート 85ΦU | 85 X 90 | 56 | 67 | 50VP・SGP |

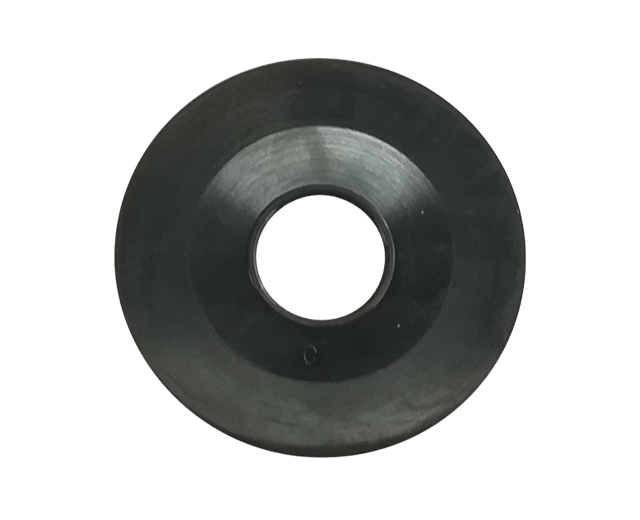

SGゴムプレート（黒）
| 品名 ＼ 記号 | A | B | C | 用途／使用パイプ |
|---|---|---|---|---|
| SG-ゴムプレート 50ΦM | 50 | 11 | 30 | パイプ外径13 ポリエチレン管10 |
| SG-ゴムプレート 52ΦI | 52 | 26 | 40 | パイプ外径27～30 20SGP ポリエチレン管20 ワン座内に納まります |
| SG-ゴムプレート 60ΦP | 60 | 13 | 38 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 60ΦP2 | 60 | 16 | 38 | パイプ外径18～24 （遮熱管・サヤ管） |
| SG-ゴムプレート 70ΦC | 70 | 22 | 46 | パイプ外径25～34 20・25VP SGP ポリエチレン管20 サヤ管22～28 |
| SG-ゴムプレート 80ΦW | 80 | 13 | 40 | パイプ外径17～22 VP13・16 SGP15 ポリエチレン管13～16 |
| SG-ゴムプレート 80ΦS | 80 | 34 | 60 | 30VP・32SGP 40VP用アダプター |
| SG-ゴムプレート 90ΦG | 90 | 43 | 68 | 40VP・SGP |
| SG-ゴムプレート100ΦH | 100 | 55 | 77 | 50VP・SGP |
| SG-ゴムプレート 85ΦU | 85×90 | 56 | 67 | 50VP・SGP ＊U型タイプ 意匠登録済商品 |
- ＊
- 選定方法は、パイプ外径より、B寸法が小さいものをお選び下さい。
- ＊
- ご注文前に在庫確認下さい。
- ＊
- ご指定の外径、内径での制作も承っております。リブやテーパーのない2mm厚のシール付きゴム板になります。
- ＊
- サヤ管は、ジャバラのくぼみにかかるサイズを選定して下さい。
