ディスポーザ用SGジョイント

  • 特 長
    ・ 流れがスムーズである。
    ・ 耐振性に優れている。
    ・ 作業が簡単である。
    ・ 耐熱性に優れている。
    ・ メーカー各社の機器に対応出来る。
    ・ 実績がある。
  • ディスポーザ用SGジョイント

ストレート型

1次側:VP-30    2次側:VP-30 → SG-38DPS

1次側:VP-30    2次側:VP-40 → SG-3840DP

1次側:VP-40    2次側:VP-40 → SG-40A

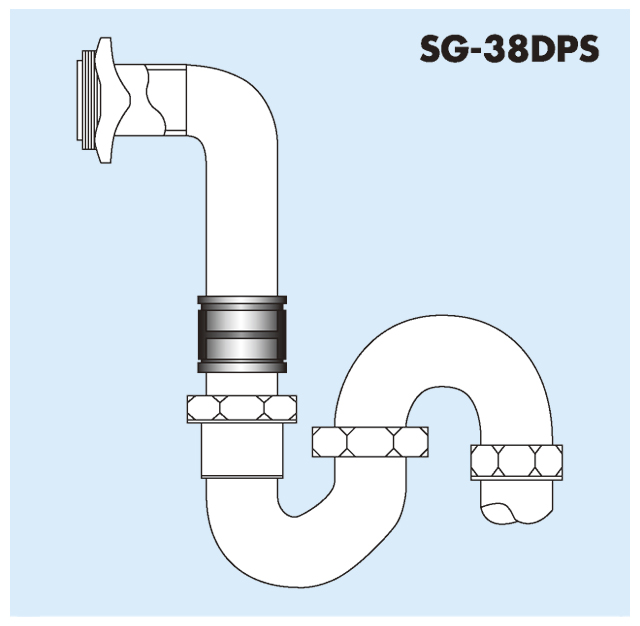

  • 38dps

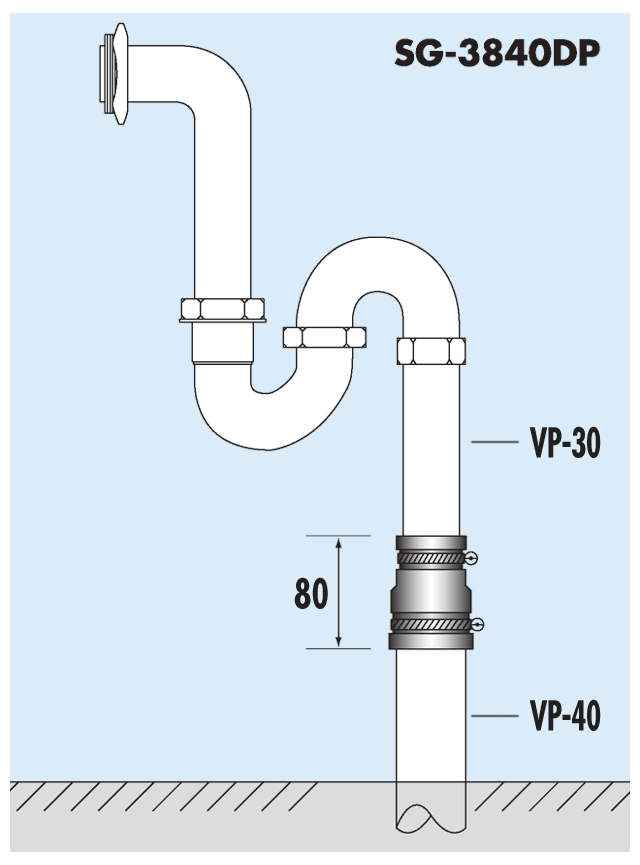

  • 3840dp

ストレート型寸法表
品 名 L寸法 1次
内径/呑込
2次
内径/呑込
SG-38DPS 80 38/35 38/35
SG-3840DP 80 38/40 48/40
SG-40A 150 47/40 47/40
ディスポーザメーカーより資料提供

エルボ型

1次側:VP-30    2次側:VP-40 → SG-3840BLA

1次側:VP-40    2次側:VP-40 → SG-40BLS

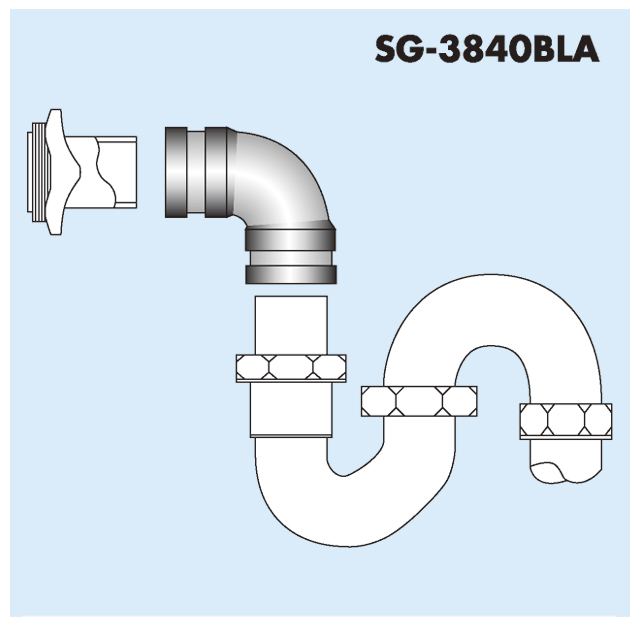

  • 3840bla

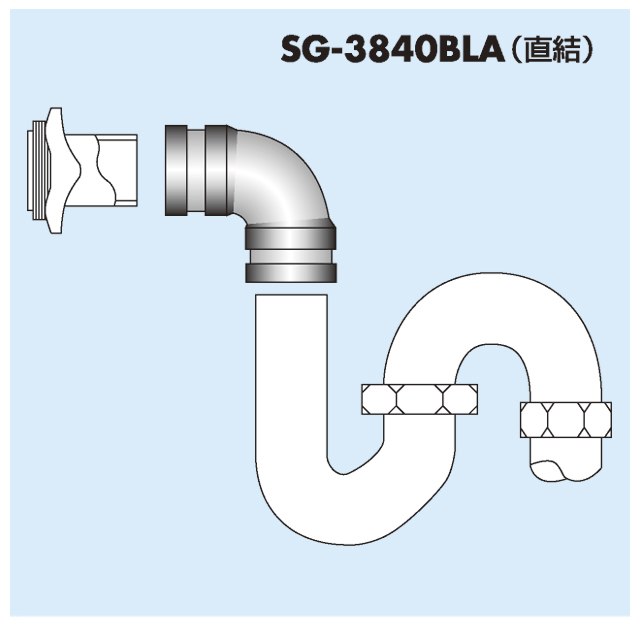

  • 3840bla

エルボ型寸法表
品 名 1次
内径/呑込
2次
内径/呑込
1次
芯寸法
2次
芯寸法
SG-3840BLA 38/35 48/40 70 70
SG-40BLS 47/24 47/40 50 100
ディスポーザメーカーより資料提供

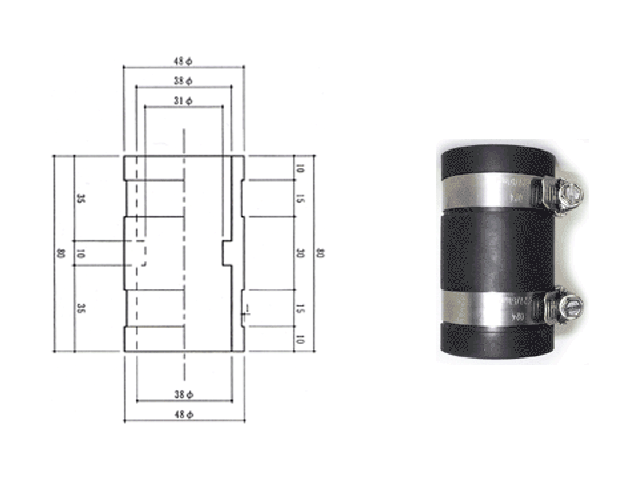

  • SG-38DPS

    SG-38DPS

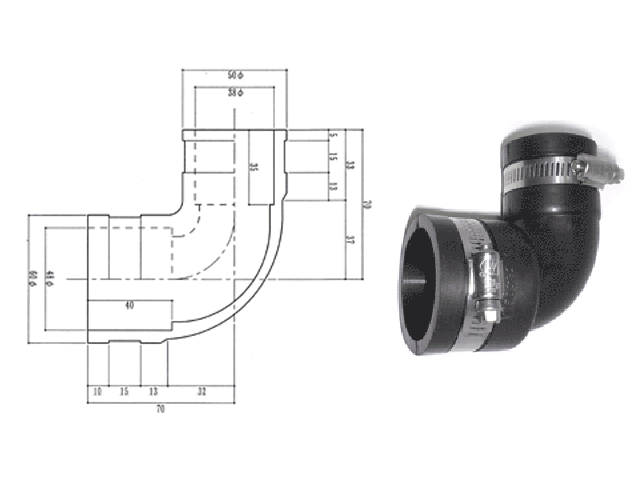

  • SG-3840BLA

    SG-3840BLA

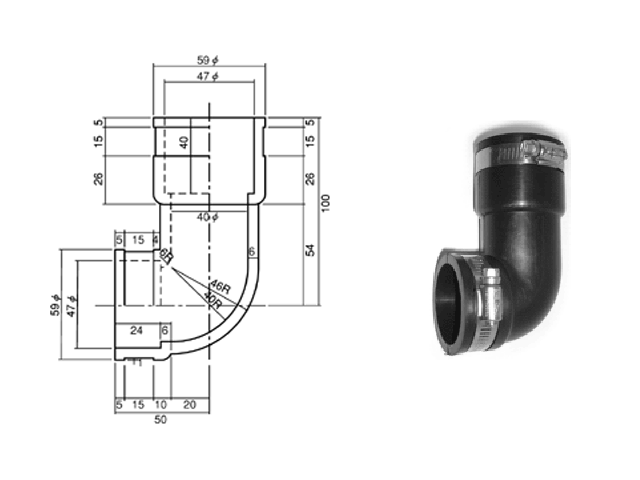

  • SG-40BLS

    SG-40BLS
